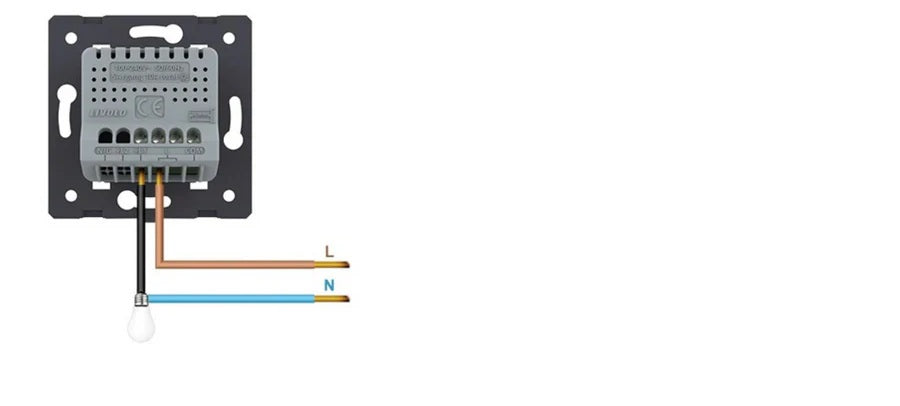

Dit aansluitschema toont hoe een Livolo touch schakelaar voor aan/uit wordt aangesloten. De fase wordt aangesloten op L en de schakeldraad naar de verlichting op de aangegeven uitgang. Voor deze uitvoering is bij de schakelaar geen nuldraad nodig. Controleer altijd het schema van het exacte artikelnummer.

Bekijk hier hoe een Livolo touch dimmer wordt aangesloten. Verbind de fase en de draad naar de dimbare verlichting uitsluitend met de aangegeven aansluitpunten. Controleer vooraf of de gebruikte lamp geschikt is om te dimmen en binnen de minimale en maximale belasting van de dimmer valt.

Dit schema toont hoe een Livolo touch wisselschakelaar wordt aangesloten voor bediening vanaf meerdere plaatsen. De schakelaars communiceren via de COM-aansluiting en moeten op dezelfde stroomgroep zijn aangesloten. Binnen één wisselschakeling kunnen twee tot maximaal vijf Livolo touch wisselschakelaars worden gecombineerd.

Gebruik dit aansluitschema voor een Livolo touch wisseldimmer die vanaf twee plaatsen wordt bediend. De wisseldimmer moet altijd worden geplaatst op de positie waar de lampdraad op uitgang L1 wordt aangesloten. Op het andere bedienpunt gebruikt u een Livolo touch aan/uit-wisselschakelaar. Verbind beide schakelaars via COM, plaats ze op dezelfde stroomgroep en gebruik uitsluitend geschikte dimbare verlichting.

Dit aansluitschema laat zien hoe een Livolo touch pulsschakelaar zonder nuldraad wordt aangesloten. De schakelaar geeft bij aanraking een korte puls aan het aangesloten systeem. Volg de aansluitmarkeringen van het exacte product en controleer vooraf of de aangesloten installatie geschikt is voor dit type pulsbediening.

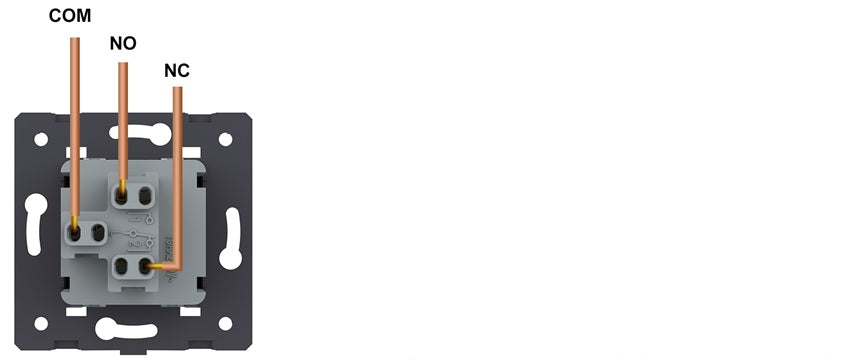

Bekijk hier hoe een Livolo touch pulsschakelaar met potentiaalvrij contact wordt aangesloten. Het schakelcontact kan worden gebruikt voor een geschikte stuur- of regelinstallatie zonder daar rechtstreeks netspanning op te zetten. Controleer altijd welke contactaansluitingen en voedingsspanning voor het exacte product gelden.

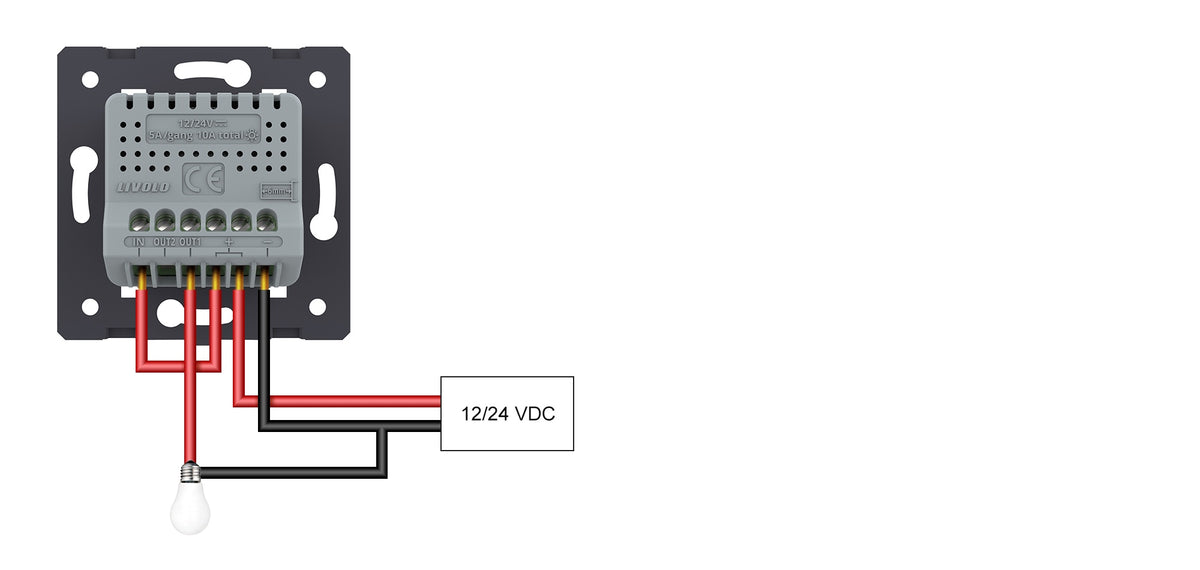

Dit aansluitschema toont hoe een Livolo touch schakelaar voor 12 of 24 volt gelijkspanning wordt aangesloten. Volg de aanduidingen plus en min op de voeding en de schakelaar en controleer zorgvuldig de polariteit. Gebruik uitsluitend een geschikte 12/24V DC-voeding.

Gebruik dit schema voor het aansluiten van een Livolo touch pulsschakelaar op 12 of 24 volt gelijkspanning. Controleer de plus- en minaansluitingen en voorkom dat de polariteit wordt omgedraaid. Sluit alleen apparatuur aan die geschikt is voor de gebruikte spanning en pulsbediening.

Dit aansluitschema toont hoe een dubbele Livolo touch schakelaar voor twee afzonderlijke lichtgroepen wordt aangesloten. Verbind de fase met L en de twee lampdraden met de aangegeven uitgangen L1 en L2. Voor deze uitvoering is bij de schakelaar geen nuldraad nodig. Controleer altijd het exacte artikelnummer.

Bekijk hier hoe een dubbele Livolo touch dimmer voor twee afzonderlijke lichtgroepen wordt aangesloten. Sluit iedere lampdraad aan op de bijbehorende dimuitgang. Gebruik uitsluitend geschikte dimbare verlichting en controleer per lichtgroep of de aangesloten belasting binnen het minimale en maximale vermogen van de dimmer valt.

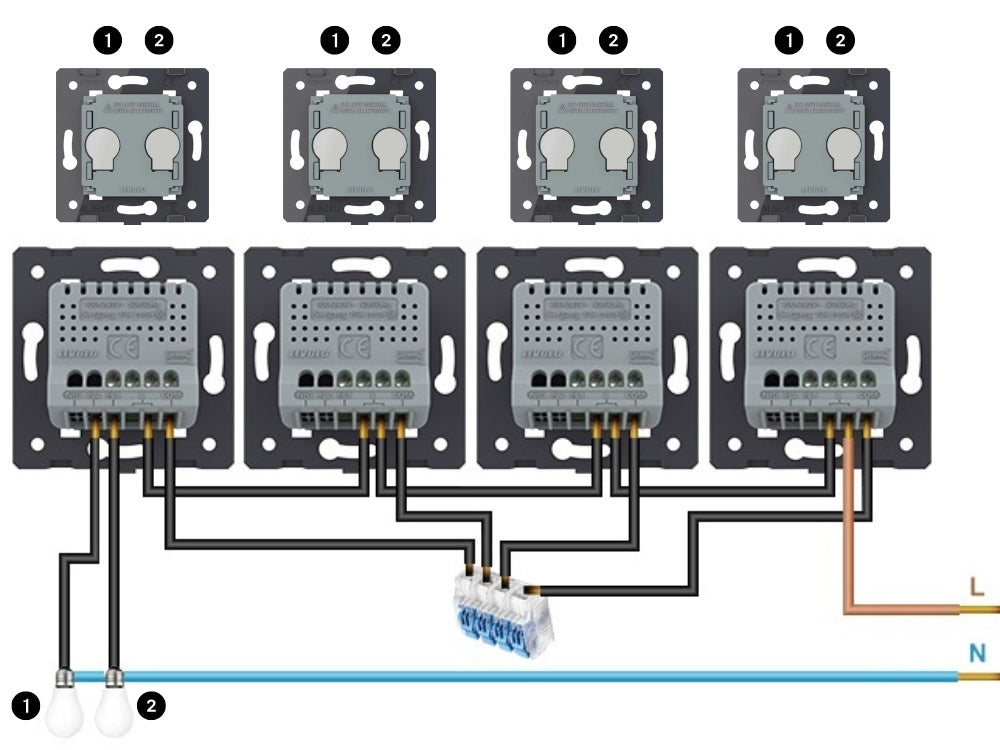

Dit schema toont hoe een dubbele Livolo touch wisselschakelaar wordt aangesloten voor bediening van twee lichtgroepen vanaf meerdere plaatsen. Verbind de gekoppelde schakelaars via COM en plaats ze op dezelfde stroomgroep. Controleer zorgvuldig welke lampdraad bij L1 en welke bij L2 hoort.

Gebruik dit aansluitschema voor een dubbele Livolo touch wisseldimmer. De wisseldimmer moet worden geplaatst op de positie waar de twee lampdraden op L1 en L2 worden aangesloten. Op het andere bedienpunt gebruikt u een dubbele Livolo touch aan/uit-wisselschakelaar. Verbind beide schakelaars via COM en gebruik geschikte dimbare verlichting.

Dit aansluitschema toont hoe een Livolo touch rolluikschakelaar op een geschikte rolluikmotor wordt aangesloten. Verbind de draden voor omhoog en omlaag uitsluitend met de aangegeven uitgangen. Controleer vooraf de bedrading en specificaties van de motor en schakel de volledige installatie tijdens de montage spanningsloos.

Bekijk hier hoe een Livolo touch zonweringsschakelaar op een geschikte motor voor zonwering wordt aangesloten. Sluit de motordraden voor openen en sluiten aan volgens het schema van het exacte product. Controleer vooraf de spanning en aansluitwijze van de motor en maak de installatie volledig spanningsloos.

Dit aansluitschema laat zien hoe een dubbele Livolo touch pulsschakelaar zonder nuldraad wordt aangesloten. De twee bedieningspunten kunnen afzonderlijk een korte puls geven aan het aangesloten systeem. Controleer vooraf of beide aangesloten functies geschikt zijn voor pulsbediening en volg de aansluitmarkeringen van het exacte product.

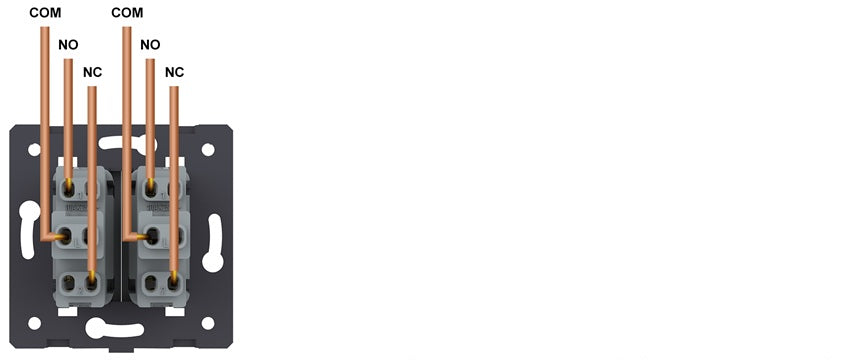

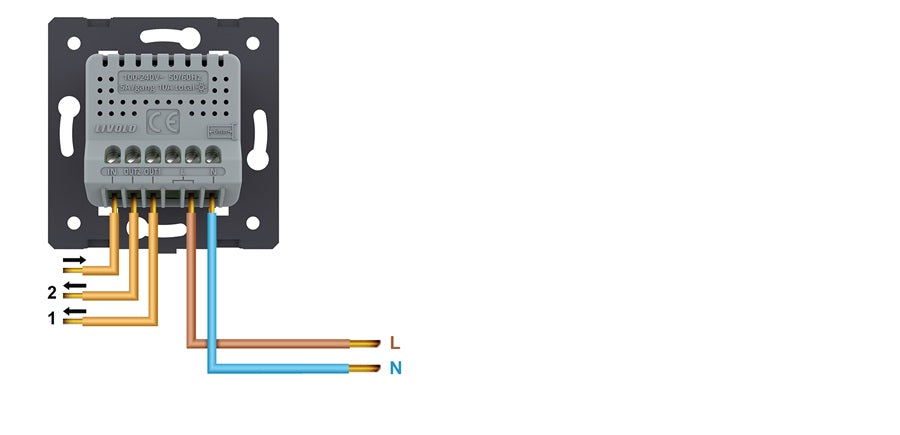

Gebruik dit schema voor een dubbele Livolo touch pulsschakelaar met twee potentiaalvrije contacten. Hiermee kunnen twee geschikte stuur- of regelcircuits afzonderlijk worden bediend. Controleer welke contactaansluitingen en voedingsspanning voor het product gelden en zet nooit rechtstreeks netspanning op een contact dat daarvoor niet geschikt is.

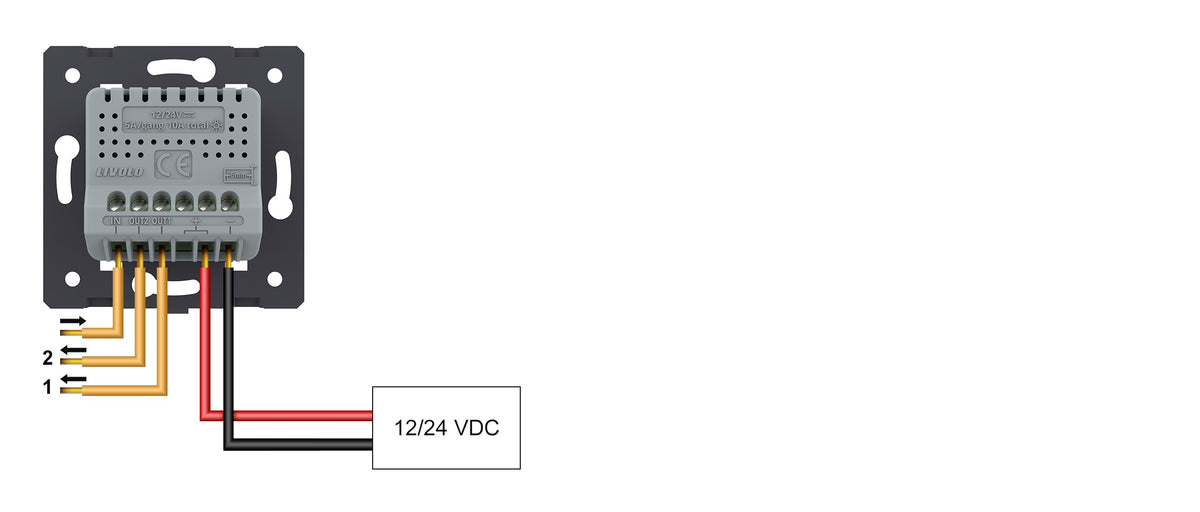

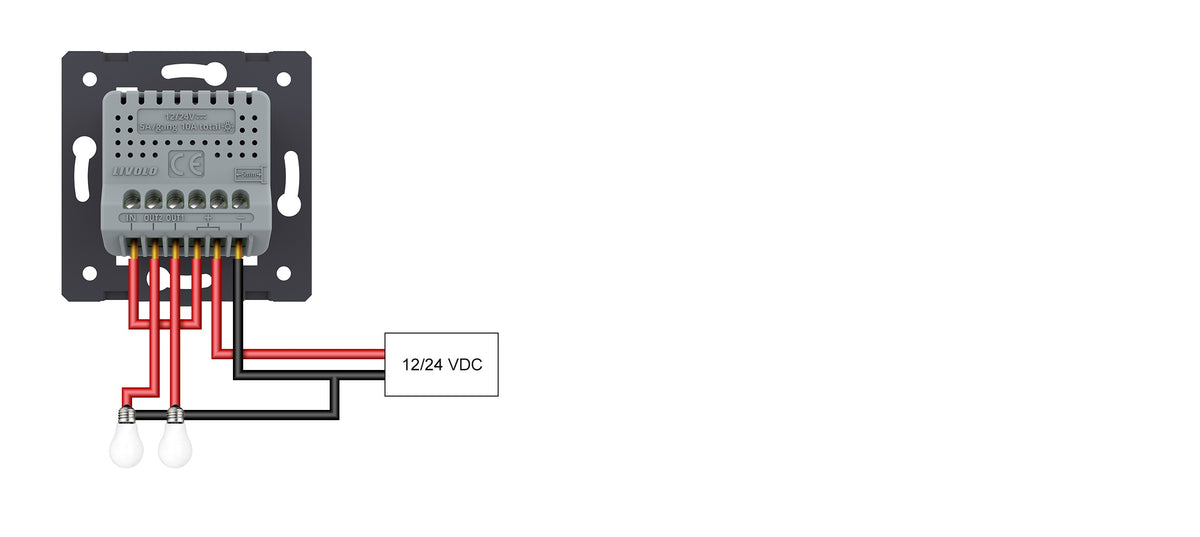

Dit aansluitschema toont hoe een dubbele Livolo touch schakelaar op 12 of 24 volt gelijkspanning wordt aangesloten. De twee uitgangen kunnen afzonderlijke geschikte apparaten bedienen. Controleer de plus- en minaansluitingen zorgvuldig, voorkom omgekeerde polariteit en gebruik uitsluitend een passende 12/24V DC-voeding.

Bekijk hier hoe een dubbele Livolo touch pulsschakelaar voor 12 of 24 volt gelijkspanning wordt aangesloten. Beide bedieningspunten geven een afzonderlijke korte puls. Controleer de polariteit en sluit alleen apparaten of stuurcircuits aan die geschikt zijn voor de gebruikte gelijkspanning en pulsbediening.

Dit aansluitschema toont hoe een Livolo wipschakelaar voor aan/uit wordt aangesloten. Verbind de fase met de daarvoor aangegeven ingang en de schakeldraad naar de verlichting met de uitgang. Voor een normale aan/uit-schakeling is geen wissel- of kruisschakelaar nodig. Controleer altijd de markeringen van het exacte product.

Bekijk hier hoe een Livolo wip wisselschakelaar wordt aangesloten voor bediening van één lichtpunt vanaf twee plaatsen. Gebruik op beide bedienpunten een wisselschakelaar en sluit de verbindingsdraden aan volgens het schema. Controleer zorgvuldig waar de fase en de schakeldraad naar de lamp zijn aangesloten.

Dit aansluitschema laat zien hoe een Livolo wip kruisschakelaar tussen twee wisselschakelaars wordt aangesloten. Hiermee kan één lichtpunt vanaf drie of meer plaatsen worden bediend. De kruisschakelaar wordt uitsluitend tussen de verbindingsdraden geplaatst en vervangt de twee wisselschakelaars aan het begin en einde niet.

Gebruik dit aansluitschema voor een dubbele Livolo wipschakelaar waarmee twee lichtgroepen afzonderlijk worden bediend. Sluit de fase en beide schakeldraden aan op de daarvoor aangegeven aansluitpunten. Controleer vooraf welke schakeldraad bij iedere lichtgroep hoort en maak de installatie volledig spanningsloos.

Dit schema toont hoe een dubbele Livolo wip wisselschakelaar wordt aangesloten voor twee afzonderlijke wisselschakelingen. Iedere lichtgroep gebruikt een eigen set aansluitingen en verbindingsdraden. Houd beide schakelingen tijdens de montage duidelijk van elkaar gescheiden en volg de markeringen van het exacte product.

Bekijk hier hoe een dubbele Livolo wip kruisschakelaar binnen twee afzonderlijke kruisschakelingen wordt aangesloten. De dubbele kruisschakelaar wordt tussen de bijbehorende wisselschakelaars geplaatst. Controleer zorgvuldig welke verbindingsdraden bij iedere lichtgroep horen en voorkom dat de twee schakelingen met elkaar worden verwisseld.

Dit aansluitschema toont hoe een Livolo pulsschakelaar met wip wordt aangesloten. De schakelaar keert na bediening terug naar de uitgangspositie en geeft een korte puls aan een geschikte impuls- of regelinstallatie. Controleer vooraf of het aangesloten systeem geschikt is voor pulsbediening en volg de aangegeven aansluitpunten.

Gebruik dit schema voor een dubbele Livolo wip pulsschakelaar met twee afzonderlijke bedieningsfuncties. Iedere wip geeft een korte puls aan het bijbehorende stuurcircuit. Controleer welke bedrading bij iedere functie hoort en sluit alleen systemen aan die geschikt zijn voor dit type pulsbediening.

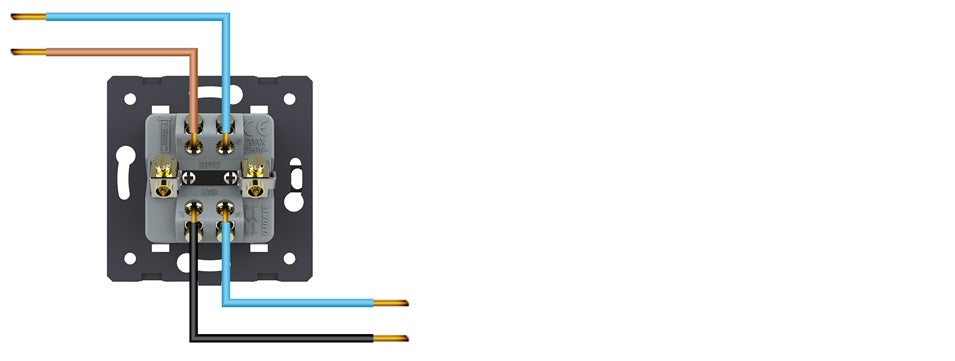

Dit aansluitschema laat zien hoe een Livolo dubbelpolige wipschakelaar wordt aangesloten. Bij een dubbelpolige schakeling worden fase en nul gelijktijdig onderbroken. Volg de vier aansluitpunten van het exacte product zorgvuldig en controleer vóór montage of de toepassing en elektrische belasting geschikt zijn voor deze schakelaar.

Dit aansluitschema laat zien hoe u een Livolo stopcontact of wandcontactdoos aansluit. Verbind de fase, nuldraad en beschermingsleiding uitsluitend met de daarvoor aangegeven aansluitingen L, N en aarde of PE. Schakel de installatie vooraf volledig spanningsloos en controleer altijd of het schema overeenkomt met het exacte product.

Bekijk in dit aansluitschema hoe een Livolo dubbel stopcontact wordt aangesloten. Controleer vooraf of de uitvoering geschikt is voor één of twee inbouwdozen en volg de aansluitmarkeringen op het product. Schakel de installatie volledig spanningsloos voordat u fase, nul en aarde aansluit.

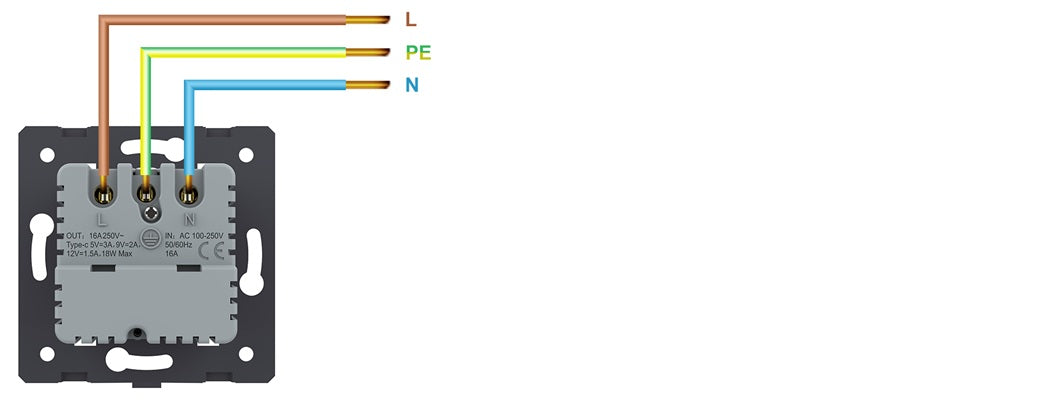

Dit aansluitschema toont hoe u een Livolo stopcontact met USB-C-aansluiting aansluit. Volg de aangegeven aansluitingen voor fase, nul en aarde en controleer het artikelnummer van het product. Maak de installatie volledig spanningsloos voordat u het stopcontact monteert of de bedrading aansluit.

Gebruik dit aansluitschema voor het aansluiten van een Livolo Smart Home stopcontact. Sluit fase, nul en aarde aan volgens de markeringen van het betreffende product. De Smart Home-functie kan na de elektrische installatie worden ingesteld. Controleer vóór montage altijd het artikelnummer en schakel de installatie volledig spanningsloos.

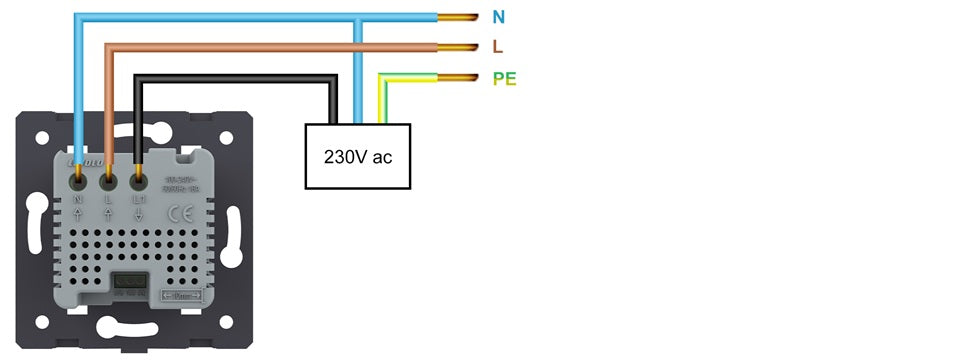

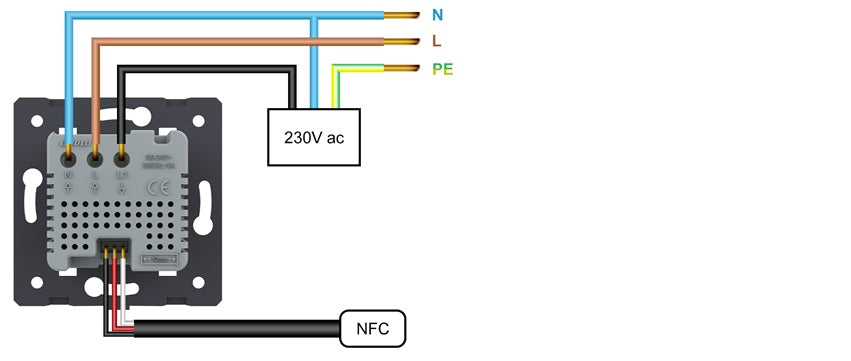

Dit aansluitschema toont hoe een Livolo thermostaat op een geschikt 230V apparaat wordt aangesloten. Volg de aansluitingen voor voeding en geschakelde uitgang zoals deze op het product zijn aangegeven. Controleer vooraf het opgenomen vermogen van het aangesloten apparaat en maak de installatie volledig spanningsloos.

Bekijk hier hoe een Livolo thermostaat op een CV-ketel wordt aangesloten. Voor deze toepassing kan een potentiaalvrij contact of geschikt mini-relais nodig zijn. Controleer altijd de handleiding van de CV-ketel, omdat de aansluitingen per ketel kunnen verschillen. Laat de aansluiting bij twijfel door een installateur uitvoeren.

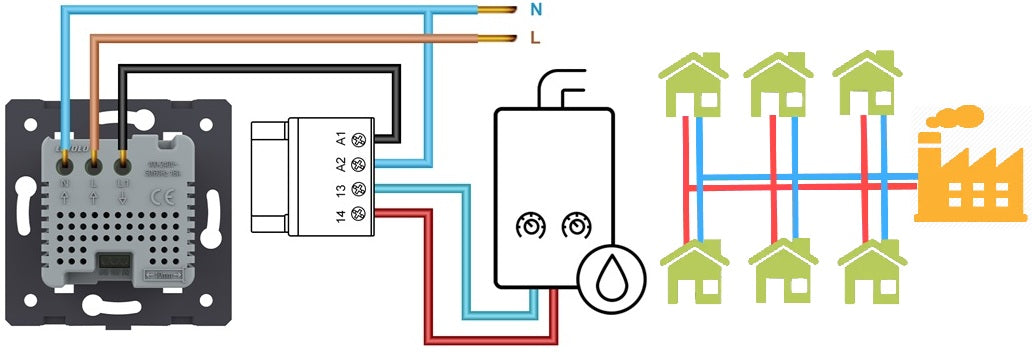

Dit aansluitschema laat zien hoe een Livolo thermostaat voor stadsverwarming wordt aangesloten. De thermostaat kan een geschikte regelklep of aandrijving aansturen. Controleer vooraf de voedingsspanning en aansluitwijze van de aanwezige installatie en volg altijd de markeringen van het betreffende product.

Gebruik dit aansluitschema voor een Livolo thermostaat bij elektrische vloerverwarming. Sluit de voeding, verwarmingsinstallatie en vloersensor uitsluitend aan volgens de aangegeven aansluitpunten. Controleer vooraf of het vermogen van de vloerverwarming binnen de toegestane belasting van de thermostaat valt.

Dit aansluitschema toont hoe een Livolo thermostaat binnen een zoneregeling wordt aangesloten. Controleer of de gebruikte regelunit en aandrijving overeenkomen met de spanning en aansluitwijze van de thermostaat. Volg het schema van het exacte product en schakel de installatie tijdens het aansluiten volledig spanningsloos.

Dit aansluitschema laat zien hoe Livolo wandverlichting op de elektrische installatie wordt aangesloten. Volg de aansluitmarkeringen op het exacte product en controleer vooraf welke bedrading nodig is. Schakel de betreffende stroomgroep uit en controleer of de installatie volledig spanningsloos is voordat u de wandverlichting monteert.

Bekijk hier hoe Livolo wandverlichting met bewegingssensor en nachtsensor wordt aangesloten. Na de elektrische aansluiting kan de verlichting automatisch reageren op beweging en het omgevingslicht. Volg het schema en de instellingen van het exacte product en maak de installatie tijdens de montage volledig spanningsloos.
