Livolo | Zwart | 1+1+2 | Puls | Wipschakelaar

Verkoopprijs €68,23

Inclusief btw

Voordelen
✔ Direct leverbaar uit voorraad
✔ Eenvoudige installatie
✔ Hoge betrouwbaarheid en duurzaamheid

Op voorraad

Technische klantenservice

Voorzien van Showroom

Afhalen op afspraak mogelijk

Vooraf of achteraf betalen

Uit voorraad leverbaar (1-2 werkdagen)

Productomschrijving

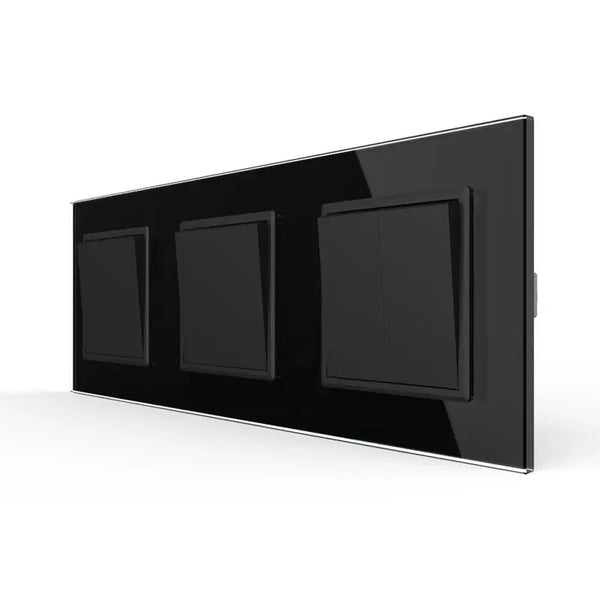

Luxe design puls wipschakelaar met zwart glazen paneel

Ontdek de perfecte combinatie van design en duurzaamheid met de Livolo puls wipschakelaar met glazen paneel. Deze hoogwaardige mechanische schakelaar biedt een verfijnde uitstraling én betrouwbare prestaties. Door de eenvoudige drukbediening schakelt u moeiteloos aangesloten systemen aan of uit. De krasbestendige glazen afdekplaat behoudt jarenlang zijn luxe uitstraling, zonder verkleuring of slijtage. Dankzij het tijdloze ontwerp en de veelzijdige montageopties is deze puls wipschakelaar ideaal voor elke ruimte in uw woning, jacht of kantoor. (lees verder)

Specificaties

Algemeen
Merk
Livolo
Uitstraling
Design Pulsschakelaar
Collectie
Wip Schakelaars | Puls
Product
Livolo | Zwart | 1+1+2 | Puls | Wipschakelaar
Artikelnummer
VL-KP112-12
Type afdekraam
Glasplaat
Kleur glasplaat
Zwart
Schakelaar bediening
Bedieningswip
Schakelaar status
Schakelaar status
Drukvlakschakelaars onderscheiden zich door hun unieke mechanisme waarbij de schakelwip na iedere bediening altijd terugkeert naar de oorspronkelijke positie. Alle schakelwippen gaan naar indrukken altijd terug in dezelfde stand
Drukvlak
Type schakeling
Type schakeling
Een puls-schakelaar geeft slechts kortstondig een impuls wanneer u deze indrukt.

Dit type schakelaar wordt vaak gebruikt in automatiseringssystemen, zoals bij deurintercoms, poorten, of systemen waar slechts een kort signaal nodig is om een actie uit te voeren.
Puls
Technische gegevens
Materiaal afdekraam
Gehard kristal glas
Afmetingen
223 x 80 x 4mm
Inbouwdiepte
28mm
Geschikt voor
AC~ Wisselstroom / DC= Gelijkstroom
Nom. spanning
AC~ 250V / DC= 12-24V
Maximale Ampére
10A per uitgang
Maximale belasting
Maximale belasting
Het maximale vermogen dat op de schakelaar mag worden aangesloten.

Voorbeeld:
Als u 10 LED-lampen van elk 4 watt wilt aansluiten, berekent u het totale vermogen door 10 x 4 = 40 watt.

Zorg ervoor dat het totaal berekende vermogen binnen de specificaties van de schakelaar valt.
<2000 Watt per uitgang
Werk temperatuur
-10°C tot 40°C
Relatieve vochtigheid
Tot 95% LV
Aantal contacten
4 Wisselcontacten - NO/NC
Type contact
Type contact
Wat is het verschil tussen NC en NO?
'NO' betekent normally open
Het contact is normaal gesproken open en sluit wanneer de schakelaar wordt bediend.
'NC' betekent normally closed
Het contact is normaal gesproken gesloten en opent wanneer de schakelaar wordt bediend.
Wisselcontact
Configuratie
Configuratie
De schakelaar is uitgerust met een wisselcontact, dat zowel als NO (Normally Open) of NC (Normally Closed) kan worden gebruikt. Hierdoor kan de schakelaar flexibel worden toegepast, afhankelijk van de gewenste schakelfunctie.
Kan worden gebruikt als NO (Normally Open) of NC (Normally Closed)
Geschikt voor
Impulsrelais, tijdschakelaars, KNX domotica systemen en Puls ingangen
Installatie gegevens
Montage
Inbouw
Bevestiging
Bevestiging
Inbouwdozen zijn behuizingen die in de muur worden geplaatst voor het veilig monteren en aansluiten van schakelaars en stopcontacten. Ze bieden bescherming voor de bedrading en maken het mogelijk om schakelaars netjes af te werken.
Inbouwdoos
Geschikt voor
3 inbouwdozen
Montagewijze
Montagewijze
De module kan in elke gewenste positie worden gemonteerd, waardoor u volledige flexibiliteit heeft bij de installatie. Dit maakt het eenvoudig om de module aan te passen aan elke situatie of installatiebehoefte
Horizontaal, Verticaal
Geschikt voor
Geschikt voor
De module is compatibel met zowel de ronde gangbare inbouwdozen als vierkante inbouwdozen.

Hierdoor is deze altijd geschikt voor uw elektrische installatie.
Ronde en vierkante inbouwdoos
Inbouwdoos diepte
Inbouwdoos diepte
Geschikt voor alle standaard inbouwdozen met een minimale diepte van 40 mm.

Dit maakt de module compatibel met vrijwel alle beschikbare inbouwdozen, aangezien er geen minder diepe varianten op de markt worden aangeboden.
≥ 40mm
Nul draad benodigd
Nee
Aansluitwijze bedrading
Aansluitwijze bedrading
De module is uitgerust met schroefverbindingen voor de bedrading, wat zorgt voor een stabiele en betrouwbare aansluiting.

Dit type verbinding biedt een stevige bevestiging van de draden, wat de veiligheid en duurzaamheid van de elektrische installatie waarborgt.
Schroefverbinding
Draaddikte
1.5 - 2.5mm²
Striplengte draad
10mm

Aansluitschema

Draadkleuren
COM - Common
COM - Common
COM (Common) is het centrale aansluitpunt op de pulsdrukker. Dit contact maakt tijdelijk verbinding met NO of NC, afhankelijk van het schakelmoment, zolang de knop wordt ingedrukt.

– Geschikt voor zowel 12–24V DC als 230V AC.
– Gebruik COM voor de binnenkomende fase of stuurspanning.
– De draadkleur is meestal bruin of rood (fase of plus)
Gemeenschappelijk contact
NO - Normally Open
NO - Normally Open
NO (Normally Open) betekent dat dit contact in rust open is en alleen tijdelijk verbinding maakt met COM wanneer de knop wordt ingedrukt.

– Ideaal voor toepassingen waar een puls nodig is, zoals het starten van een klokrelais, trapautomaten, domotica-ingangen of belinstallaties.
– Zodra de knop losgelaten wordt, opent het contact weer automatisch.
Normaal gesloten – maakt contact met COM als de schakelaar uit staat
NC - Normally Closed
NC - Normally Closed
NC (Normally Closed) betekent dat dit contact in rust gesloten is en tijdelijk onderbroken wordt wanneer de knop wordt ingedrukt.

– Wordt zelden gebruikt bij pulsdrukkers, maar kan van pas komen voor bijvoorbeeld onderbreken van circuits bij een druk (zoals een resetfunctie of stilzetten van een proces).
– Zodra de knop losgelaten wordt, herstelt het gesloten contact met COM.
Normaal open – maakt contact met COM als de schakelaar aan staat

Inhoud verpakking

  • Afdekraam
  • Module(s)
  • Bevestiging frame(s)
  • Handleiding

Product wordt compleet geleverd.
